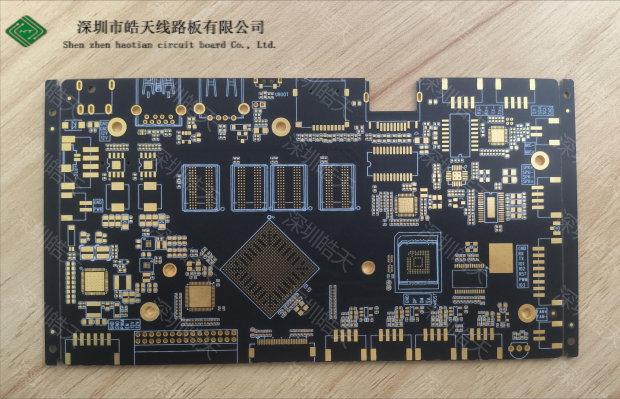

PCB板
PCB在所有家用或工业用途的电子产品中都非常重要。
PCB板有什么用？
PCB用于通过从层压在非导电基板上的铜片蚀刻而来的导电路径，走线或信号走线，机械地支撑和电气连接电子组件。
PCB板的优点是什么？
正确布局后，PCB可将可能显着降低性能的电子噪声降至最低。 PCB上的电子组件的组织方式应使它们之间电流的路径长度最小化，从而降低辐射并吸收电磁波。
PCB板由什么制成？
印刷电路板中最常用的基材是玻璃纤维增强（玻璃纤维）环氧树脂，在其一侧或两侧粘合有铜箔。由纸增强酚醛树脂与粘合的铜箔制成的PCB价格较低，通常用于家用电器。
PCB中的fr4是什么？
FR-4（或FR4）是NEMA等级的玻璃增强环氧层压板材料。 FR-4是一种复合材料，由玻璃纤维编织布和具有阻燃性（自熄性）的环氧树脂粘合剂组成。
为什么在PCB中使用铜？
用于制作走线的最常见元素是铜。为什么铜在PCB行业如此受欢迎？铜的第一大好处是导电性高。这意味着它可以轻松传输信号，而不会在途中断电。
有多少种PCB板？
PCB的构造方法有以下三种：
单面PCB。
双面印刷电路板。
多层PCB。
大多数主板具有4到8层，但可以制造几乎100层的PCB。
它由在其上层压铜材料以在不同组件之间创建导电路径的基板组成。所需的组件使用两种不同的方法通过通孔技术和表面安装技术与PCB板电连接。
什么是PCB制造工艺？
PCB制造是用于电子和计算机设备的电路板的组装方法。电路板的各层与特定的表面图案一起放置在一起，因此可以用于电子制造。
什么是PCB中的覆膜？
层压是通过热和压力将铜芯与铜层和半固化片层（在多层PCB中）熔融在一起的过程。
如何测试PCB板？
电路板的PCB测试将使用电容和电阻。电容测试将通过在网上（走线或平面）上发送电荷来测试开路和短路，然后探测每个网上以测量感应电容。电阻测试测量电流流过导体时的电阻（走线），以欧姆为单位。
PCB中的Gerber文件是什么？
Gerber格式是用于2D二进制图像的开放ASCII矢量格式。它是PCB工业软件用来描述印刷电路板图像的事实上的标准：铜层，阻焊层，图例，钻孔数据等。Gerber用于PCB制造数据。
PCB板上的线是什么？
电气路径或导体由两个不同的部分组成。第一部分是线条本身，它们被称为“迹线”。第二部分称为“土地”或“垫”。焊盘是一个导电表面，在其上可以放置各种组件，建立连接或提供测试位置。
什么是PCB图例？
图例或丝网印刷或组件标识，所有用于文本层的术语并置于阻焊层的顶部。
印刷电路板
PCB板是电子设备的物理组件。它是具有将各个点连接在一起的线和焊盘的电路板。
